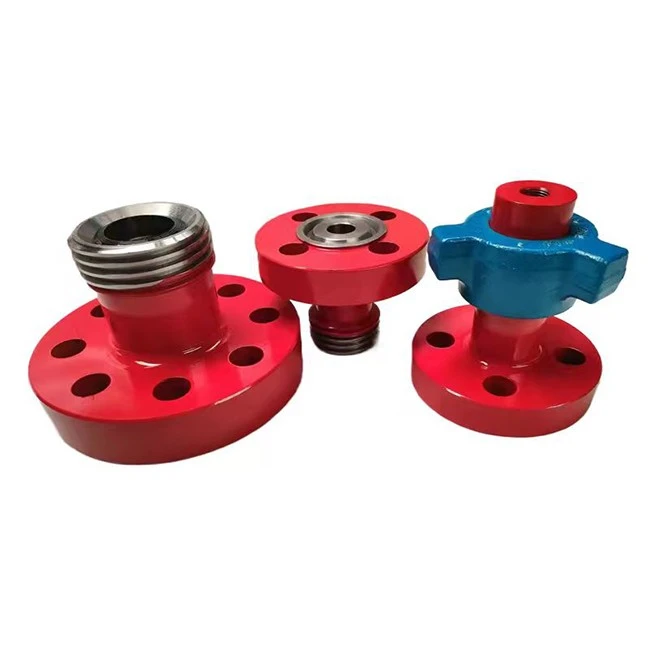

Aonaidhean Hammer

Name: Factaraidh Luchd-saothrachaidh Aonaidhean ùird gnàthaichte Sìona - Aonaidhean ùird ann an stoc - Pìoba OCTAL
Brand: OCTAL
SKU: 295314069

Aonaidhean òrd le cuideam àrd airson loidhnichean frac, tachdadh / marbhadh agus deuchainn tobar
meud: 1 "-4", 2,000-20,000 psi
Figearan stoidhle FMC / WECO: Fig 100, 200, 206, 602, 1002, 1003, 1502, 2002, 2202
Seirbheis àbhaisteach agus searbh (NACE MR0175) roghainnean stuthan
A’ maidseadh iarann le cuideam àrd: altan cuilean, tees, croisean, uilleanan, bhalbhaichean

Cuir rannsachadh

Ro-ràdh toraidh

Air cuairteachadh frac no aig iomadachadh tachdadh, bidh ùine downt gu tric a’ tòiseachadh bho na pàirtean as lugha: beagan aonaidhean nach eil a’ freagairt ri àireamh an fhigear, clas cuideam no snàithlean, no a dh’ fhàilnich deuchainn aodion dìreach mus tòisich thu air an obair. Mar as trice tha na "fiosrachaidhean beaga" sinaonaidhean ùird.

Bidh Octal Pipe a 'solarachadh raon iomlan de aonaidhean ùird bruthadh àrd agus iarann co-ionnan airson seirbheis ola-ola. Tha am pasgan againn a’ còmhdach 1"–4" agus 2,000–20,000 psi, le tomhasan co-chosmhail ri aonaidhean ùird stoidhle FMC / WECO prìomh-shruthach. Bidh sinn a’ toirt seachad aonaidhean còmhla ri joints cuilean, tees, uilleanan, croisean, aonaidhean teileasgopach agus giuthais agus spools ioma-fhillte, airson an dà chuid seirbheis àbhaisteach agus seirbheis goirt NACE MR0175.

PNEUMATIC TIRE UNION

Mar a tha na h-aonaidhean ùird againn air an cleachdadh san raon

Ann am pròiseactan fìor, bidh aonaidhean ùird Octal mar as trice air an cleachdadh anns na pàirtean seo den t-siostam:

Obair bristeadh- a’ ceangal pumpaichean frac agus measgairean ris an iarann frac uachdar. Tha na loidhnichean seo a’ faicinn bruthadh àrd, bruthadh làidir agus lionntan làn gainmhich, agus tha iad air an dèanamh suas agus air am briseadh a-mach gu tric, gu tric a h-uile latha.
A 'daingneachadh agus a' searbhachadh– a’ togail is a’ briseadh sìos-loidhnichean saimeant le cuideam àrd, loidhnichean searbhagach agus tilleadh; tha obraichean goirid agus dian, agus feumaidh sgiobaidhean loidhnichean a chuir sìos agus a tharraing gu sgiobalta às aonais innealan toinnte.
Bidh tachdadh, marbhadh agus iomadachd pìoban seasmhach- a’ tighinn còmhla ri bhalbhaichean tachdadh, loidhnichean marbhadh, manifolds standpipe agus risers dìreach, gu tric aig 10,000–15,000 psi agus ann an seirbheis smachd tobar èiginneach.
Uill deuchainn agus sruthadh air ais- a bhith a’ ceangal a’ chraobh deuchainn ri luchd-sgaraidh agus loidhnichean lasrach, far am feumar dealbhadh atharrachadh eadar tobraichean agus loidhnichean ath-dhealbhadh gun fhiosta.
In-stealladh uisge agus faighinn cuidhteas- aig ionadan stealladh agus stèiseanan glanaidh, bidh aonaidhean a’ suidhe aig comharran ioma-chuideam àrd far a bheil feum air cumail suas cunbhalach no aonaranachd loidhne.

Far a bheil H₂S agus CO₂ an làthair, is urrainn dhuinn stuthan agus ròin gèillidh NACE MR0175 / ISO 15156 a thoirt do aonaidhean òrd, gus am bi riatanasan seirbheis searbh agus sgrìobhainnean air an togail a-steach don t-solar, nach deach a lorg aig an sgrùdadh deireannach.

hammer union product close-up with specifications high-pressure hammer union with locking pin detail

Meud agus raon cuideam - a 'còmhdach àireamhan prìomh-shruthach fige

Tha aonaidhean òrd octal air an dealbhadh gus a bhith a rèir nan siostaman figear agus na clasaichean cuideam a thathas a’ cleachdadh gu cumanta air siostaman frac agus ioma-fhillte an latha an-diugh:

Nì	Raon agus tuairisgeul
Meudan ainmichte	1", 1½", 2", 2½", 3", 4"
Cuideam obrach	2,000 / 3,000 / 5,000 / 10,000 / 15,000 / 20,000 psi
Figear àireamhan	Fig 100/200/206/602/1002/1003/1502/2002/2202
Seòrsa seirbheis	Seirbheis àbhaisteach; seirbheis searbh (H₂S) le stuthan NACE MR0175 / ISO 15156
Teòthachd	Mar as trice -29 ceum gu +121 ceum (clas PU); roghainnean aig teòthachd ìosal ma thèid an iarraidh
Stuthan	Gearanan stàilinn alloy; stàilinn ri fhaighinn; aonaidhean nylon airson loidhnichean creimneach le cuideam ìosal
Bunait dealbhaidh	Stèidhichte air iarann cuideam àrd API 16C agus clàsan API 6A buntainneach
Cuir crìoch air ceanglaichean	F×F, F×M, M×M, butt{0}}cinn tàthaidh, LP / tubing snàithleanan, NPT, flanged cinn, hose aonadh a 'crìochnachadh

HIGH,MEDIUM AND LOW PRESSURE HAMMERUNION SERIES

Hammer Union Specification Table

Airson siostaman iarann frac agus deuchainn tobair, is urrainn dhuinn na h-aonaidhean sin a mhaidseadh le joints cuilean (1"–5", 1–20 tr, 1,000–20,000 psi) agus tees bunaiteach, croisean agus uilleanan anns an aon fhigear agus clas cuideam, agus mar sin tha an loidhne gu lèir a’ leantainn aon ìre chunbhalach.

Eòlas làraich - Carson a bhios sgiobaidhean a’ cleachdadh aonaidhean ùird

Is e an t-adhbhar a tha aonaidhean ùird fhathast mar an ceangal bunaiteach air iomadh sgaoileadh agus iomadachadh a 'tighinn sìos gu mar a bhios iad gan giùlan fhèin san raon:

Fast airson cruinneachadh agus briseadh sìos

Le fo boireann, fo-chnò fireann agus cnò le sgiath, faodaidh ball den sgioba ceangal a dhèanamh suas no a bhriseadh a-mach le bhith a’ cleachdadh sledgehammer, gun fhàinne de bholtaids flange, nigheadairean agus ioma-dhreuchdan. Sàbhalaidh seo ùine nuair a thèid iarann a chuir a-mach agus a thogail ro agus às deidh gach obair.

$fig 1502 high pressure hammer union for fracturing flowline$

Comas bruthadh àrd le àireamhan figear air a bheil thu eòlach

Nuair a thèid an taghadh agus an dèanamh gu ceart, bidh aonaidhean a’ làimhseachadh seirbheis 5,000–20,000 psi agus bruthadh cuideam airson beatha iomlan an iarainn. Leis gu bheil na h-aonaidhean Fig 602 / 1002 / 1502 againn a 'leantainn tomhasan stoidhle FMC / WECO, bidh iad a' freagairt air na siostaman iarainn a th 'ann mar-thà gun a bhith a' sparradh ath-dhealbhadh.

Freagarrach airson diofar mheadhanan agus àrainneachdan

Bho uisge glan agus ola gu sioda saimeant, lionntan dèanta le searbhag is searbh, is urrainn dhuinn stuthan agus elastomers (NBR, HNBR, FKM, msaa) a rèiteachadh a rèir nam meadhanan agus an teòthachd. Airson seirbheis goirt, thathas a’ cumail smachd air cruas agus ceimigeachd airson co-chòrdalachd NACE MR0175, a’ lughdachadh cunnart sgàineadh is aoidion.

Is e an toradh seo stoidhle ceangail air a bheil luchd-obrachaidh eòlach, sgiobaidhean a tha comhfhurtail leis, agus faodaidh innleadairean pròiseict sònrachadh le misneachd airson loidhnichean le cuideam àrd, gu tric air an ath-dhealbhadh.

Barrachd air Aonaidhean - Siostam Iarainn le Bruthadh Àrd -Crìochnaichte

Ann am mòran phròiseactan, bidh luchd-ceannach a 'tòiseachadh le bhith ag iarraidh aonaidhean ùird a-mhàin, agus an uairsin gu luath a' co-dhùnadh an siostam iarainn gu lèir a cho-òrdanachadh leinn, oir tha e a 'sìmpleachadh an dà chuid dealbhadh agus ceannach.

Airson frac agus iarann deuchainn gu math, bidh sinn a’ toirt seachad làn sheata de aonaidhean ùird anns na figearan ainmichte agus clasaichean cuideam, a bharrachd air maidseadh:

Ceangal cuilean aonaidh (faid dìreach)
Tees agus croisean bunaiteach
Radius fada - agus uilleanan 90 ceum
Bhalbhaichean plug agus bhalbhaichean tachdadh le cinn aonaidh

Leigidh seo leis an loidhne bho cheann an tobair chun frac no uidheamachd deuchainn aon ìre ceangail a chleachdadh bho cheann gu ceann.

PLUG VALVE

Airson cuairteachadh tuathanas tanca agus loidhnichean drèanaidh, tha sinn a ’moladh aonaidhean taidhrichean giuthais no aonaidhean stàilinn teileasgopach le pìob trast-thomhas nas motha, a bhios a’ gabhail a-steach mì-rian agus gluasad teirmeach eadar tancaichean gun a bhith a ’gearradh agus a’ ath-thàthadh pìob a h-uile uair a bhios an cruth ag atharrachadh.

Airson in-stealladh uisge agus ionadan cuidhteas, bidh sinn gu tric a’ cothlamadh cinn aonaidh faisg air cinn tobair agus buidhnean bhalbhaichean (airson a bhith furasta an cumail suas agus ag atharrachadh) le cinn flanged a dh’ ionnsaigh a’ phrìomh phròiseas pìobaireachd agus uidheamachd, gus am faigh thu an cothromachadh ceart eadar sùbailteachd agus seasmhachd fad-ùine.

Anns a h-uile suidheachadh, chan e bogsa de phàirtean air thuaiream a th ’anns na gheibh thu, ach pasgan co-òrdanaichte de aonaidhean, joints dìreach, criathran, bhalbhaichean agus spools ioma-fhillte air an dealbhadh gus obrachadh còmhla fo na h-aon fhigearan, cuideaman agus seòrsachan ceangail.

Càileachd agus Sgrìobhainnean - Air a thogail airson a ruith, air a thogail gus a dhol seachad air sgrùdadh

Tha aonaidhean ùird le cuideam àrd nam pàirt den chèis cuideam. Feumaidh iad chan ann a-mhàin a bhith ag obair san raon, ach cuideachd a bhith an aghaidh sgrùdadh bho luchd-seilbh, EPCs agus -luchd-sgrùdaidh treas-phàrtaidh.

Tha dòigh càileachd agus sgrìobhainnean Octal a’ toirt a-steach:

Stuthan a ghabhas lorg agus forgings- innealan stàilinn alloy le ceimigeachd fo smachd; faodar gach baidse teas is cruthachadh a lorg troimhe gu aonaidhean crìochnaichte.
Innealachadh fo smachd- tha uachdar seulachaidh èiginneach agus snàithleanan air an innealachadh le CNC agus air an sgrùdadh le gasaichean sònraichte, a’ dèanamh cinnteach à cruinneas tomhasan agus eadar-ghluasad le co-phàirtean stoidhle FMC / WECO.
Làimhseachadh teas iomchaidh– àbhaisteachadh no cuir às-agus- chuairtean teòthachd airson neart is cruas; smachd cruas airson -aonaidhean seirbheis goirt a rèir NACE MR0175 / ISO 15156.
Deuchainnean cuideam agus ròin- Deuchainnean hydrostatic agus seulachaidh suas ri 1,5 × cuideam obrach air batches no 100% nuair a thèid a shònrachadh, le clàran deuchainn air an cumail airson gach pròiseact.
Cuir crìoch air pasganan sgrìobhainnean- EN 10204 3.1 / 3.2 MTCn, teisteanasan deuchainn cuideam, clàran làimhseachaidh teas agus aithisgean meudachd air an cur ri chèile ann an leabhar dàta structarail nuair a bhios feum air.

Airson pròiseactan ann an roinnean mar an Ear Mheadhanach no Ameireaga a Tuath, bidh an seòrsa seo de phasgan sgrìobhainnean a’ cuideachadh le bhith a’ giorrachadh cead deireannach, sgrùdadh treas-phàrtaidh agus cead cusbainn, agus a’ lughdachadh cunnart gun tèid ath-obair air a’ mhionaid mu dheireadh ri linn theisteanasan a tha a dhìth.

hammer union carbon steel and alloy steel models comparison hammer union on-site connection for oil and gas pipeline

Ag obair le Octal - Na tha a’ faireachdainn nas fhasa air do thaobh

Nuair a bhios Octal a’ toirt aire do aonaidhean ùird agus an siostam iarainn co-cheangailte, mar as trice bidh grunn rudan a’ fàs nas fhasa don sgioba agad:

Co-thaobhadh sònrachadh

An àite a bhith a’ làimhseachadh àireamhan figear, clasaichean cuideam agus solaraiche seòrsaichean seirbheis a rèir solaraiche, faodaidh tu an cunntas iarainn gnàthach agad a chuir thugainn. Bidh sinn a’ mapadh mheudan, figearan agus rangachadh gu nithean Octal, a’ dealachadh gu soilleir seirbheis àbhaisteach is searbh, agus a’ tilleadh liosta glan a dh’ fhaodas a dhol dìreach a-steach don ath-sgrùdadh a-staigh agad agus cùmhnant ceannach.

Nas lugha de eadar-aghaidh, uallach nas soilleire

Tha aonaidhean, joints cuileanan, uilleanan, tees, bhalbhaichean agus spools ioma-fhillte a’ tighinn bho aon stòr. Bithear a’ làimhseachadh soilleireachadh teignigeach agus atharrachaidhean clàr-ama ann an aon àite, seach thar ioma-reiceadair, a lughdaicheas beàrnan agus tar-lùbadh eadar raointean solair.

Stàladh nas socair air an làrach

Leis gu bheil àireamhan figear, clasaichean cuideam agus seòrsachan ceangail aonaichte ann an innleadaireachd agus cinneasachadh, faodaidh sgiobaidhean stàladh a rèir dealbhan, le nas lugha de dh’ iongnadh sa ghàrradh agus nas lugha de fheum air innealan-atharrachaidh gun ullachadh agus tàthadh achaidh.

Glacadh agus gluasad nas glaine

Le sgrìobhainnean cunbhalach agus pàirtean le bileagan soilleir, faodaidh sealbhadairean, luchd-stiùiridh agus treas phàrtaidhean gach figear aonadh ùird agus àireamh teas a mhaidseadh gu sgiobalta ris na teisteanasan aca. Tha sin a’ ciallachadh nas lugha de bheachdan “feuch an cuir thu a-steach” agus nas lugha de ùine ga chaitheamh a’ ruith obair pàipeir aig an ìre mu dheireadh.

Cuir fios a-nis

Ceistean Cumanta

C: Dè na h-àireamhan de aonaidhean ùird a bheir thu seachad?

A: Bidh sinn a’ toirt seachad Fig 100, 200, 206, 602, 1002, 1003, 1502, 2002 agus 2202, ann am meudan 1"–4" agus ìrean cuideam bho 2,000 gu 20,000 psi.

C: A bheil na h-aonaidhean ùird agad co-chòrdail ri aonaidhean stoidhle FMC / WECO?

A: Tha. Tha na h-aonaidhean ùird againn co-chosmhail ri stoidhle FMC / WECO, fhad ‘s a tha meud, àireamh figear agus clas cuideam a’ maidseadh.

C: An urrainn dhut aonaidhean ùird a thoirt seachad airson seirbheis searbh H₂S?

A: Tha. Bidh sinn a’ tabhann aonaidhean ùird seirbheis searbh gèillidh NACE MR0175 / ISO 15156 le stuthan iomchaidh agus ròin airson àrainneachdan H₂S / CO₂.

C: Dè na sgrìobhainnean as urrainn dhut a thoirt seachad le aonaidhean ùird?

A: Is urrainn dhuinn EN 10204 3.1/3.2 MTCn, aithisgean hydrotest agus seulachaidh, clàran làimhseachadh teas agus aithisgean meudachd a thoirt seachad, agus an cur ri chèile ann an leabhar dàta pròiseict ma tha feum air.

C: Am bi thu a’ reic ach aonaidhean fuasglaidh, no a’ lìonadh pasganan iarann frac agus iomadach?

F: Is urrainn dhuinn an dà chuid-aonaidhean ùird sgaoilte a dhèanamh a-mhàin, no pacaidean a lìonadh le joints cuilean, tees, uilleanan, bhalbhaichean agus spools ioma-fhillte anns an aon fhigear agus clas cuideam.
